CNC: S-100Mシリーズ

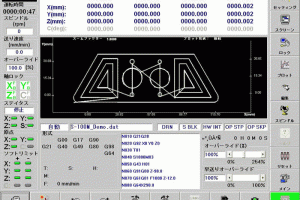

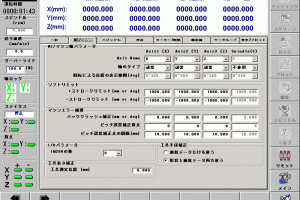

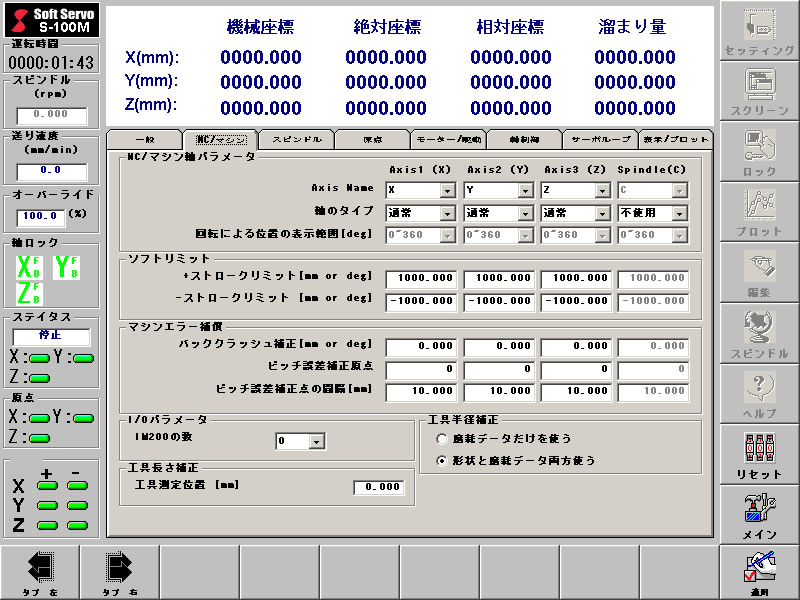

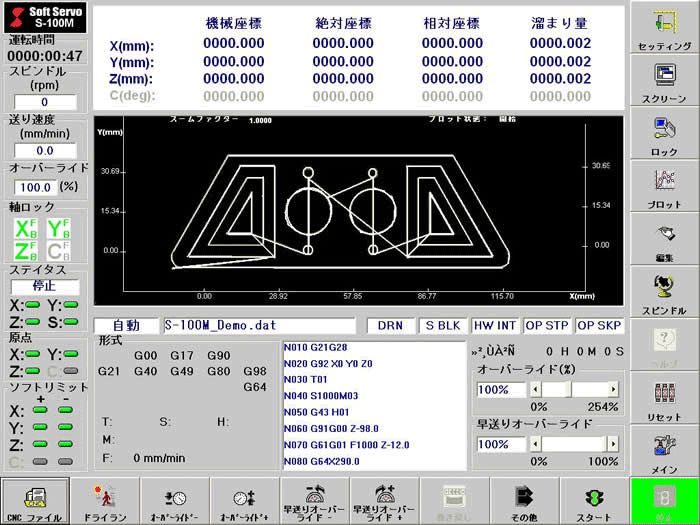

特徴

  • ・最新ハイエンド軸制御アルゴリズムが搭載されたフラグシップCNC製品
  • ・主軸制御やATC（自動ツール変換機構）等、マシニングセンター機能が搭載
  • ・PLC軸や完全同期制御スレーブ軸を含め、合計8軸まで制御可能（S-100Mを除く）
  • ・高速高精度ブロック先読み輪郭制御（3次元）
  • ・レーザスケールを用いた超精密加工（サブナノメートル加工）
  • ・研削や穴あけのための各種固定サイクル（Gコード）
  • ・軸NC加工のための工具先端制御（S-140Mのみ）

用途

  • ・フライス盤
  • ・マシニングセンター
  • ・ドリリング
  • ・レーザ加工機
  • ・プラズマ加工機
  • ・EDM
  • ・研磨機
  • ・その他各種工作機械

仕様

○有り | ●オプション | △開発中 | ×なし

NC機能項目 S100M S120M S140M
主軸機能 ○ ○ ○
同期制御 × ○ ○
PLC軸 × ○ ○
工具先端制御 × × ○
制御軸数 4軸 8軸 8軸
同時制御軸数 位置決め(早送り) 3軸 4軸 5軸
直線補間 3軸 4軸 5軸
円弧補間 同時2軸 同時2軸 同時2軸
最大指令値 直線軸 ±999999.999999999mm,

±99999.9999999999inch
回転軸 ±999999.999999999deg
最小設定単位 直線軸 0.000000001mm,

0.0000000001inch
回転軸 0.000000001deg
インタロック ○
マシンロック ○
ストアードストロークリミット ソフトリミット(1個)
ミラーイメージ 軸別(G51.1)
バックラッシュ補正 ○
自動運転(メモリ) ○
ドライラン ○
シングルブロック ○
手動連続送り(JOG) ○
手動リファレンス点復帰 ○
ドグ無しリファレンス点設定 ○
位置決め G00

(直線補間形位置決めも可)
イグザクトストップモード G61
イグザクトストップ G09
直線補間 G01
円弧補間 G02,G03 多象限可能
ドウェル G04
スキップ機能 G31
リファレンス点復帰 G28
リファレンス点復帰チェック G28の機能として
第2リファレンス点復帰 第2、第3、第4(G30)
早送り速度 最大300m/min
早送りオーバーライド 0-100%
毎分送り(mm/min) 最大60m/min
接線速度一定制御 ○
切削送り速度のクランプ ○
自動加減速 直線,ベル型、指数関数
送り速度オーバーライド 0～254%
オーバーライドキャンセル ○
コントロールイン/アウト ○
アブソリュート/インクレメンタル指令 ブロック内での併用可
小数点入力・電卓形小数点入力 ○
平面選択 G17,G18,G19
座標系設定 ○
自動座標系設定 ○
マニュアルアブソリュート オン/オフ ○
サブプログラム呼び出し 8重
円弧半径R指定 ○
補助機能 M9桁
主軸機能 S5桁,アナログ出力
工具機能 T9桁
工具長補正 ○
登録プログラム数 無制限
現在位置表示 ○
プログラム表示 ○
自己診断機能 ○
アラーム表示 ○
実加工速度表示 ○
実主軸回転数表示 ○
表示言語 英語、日本語、韓国語
インチ/メトリック切換 ○
記憶形ピッチ誤差補正 ○
手動ハンドル送り ○
工具軸方向ハンドル送り ○
第3、第4リファレンス点復帰 ○
オプショナルブロックスキップ 9個
ワーク座標系 G52～G59
プログラマブルデータ入力 G10
カスタムマクロ ●
穴明け用固定サイクル ○
自動コーナオーバライド ●
コーナーインポジション設定 ○
自動円弧速度制限 ○
主軸アナログ出力 S9桁
主軸オーバライド 50～120%
主軸オリエンテーション ○
工具径補正C G40,41,42
プログラム記憶長 無制限
稼働時間表示 ○
PLCシステム ○
工具位置オフセット ○
高精度輪郭制御

(多ブロック先読み機能)		 ●
